风华高科电阻命名

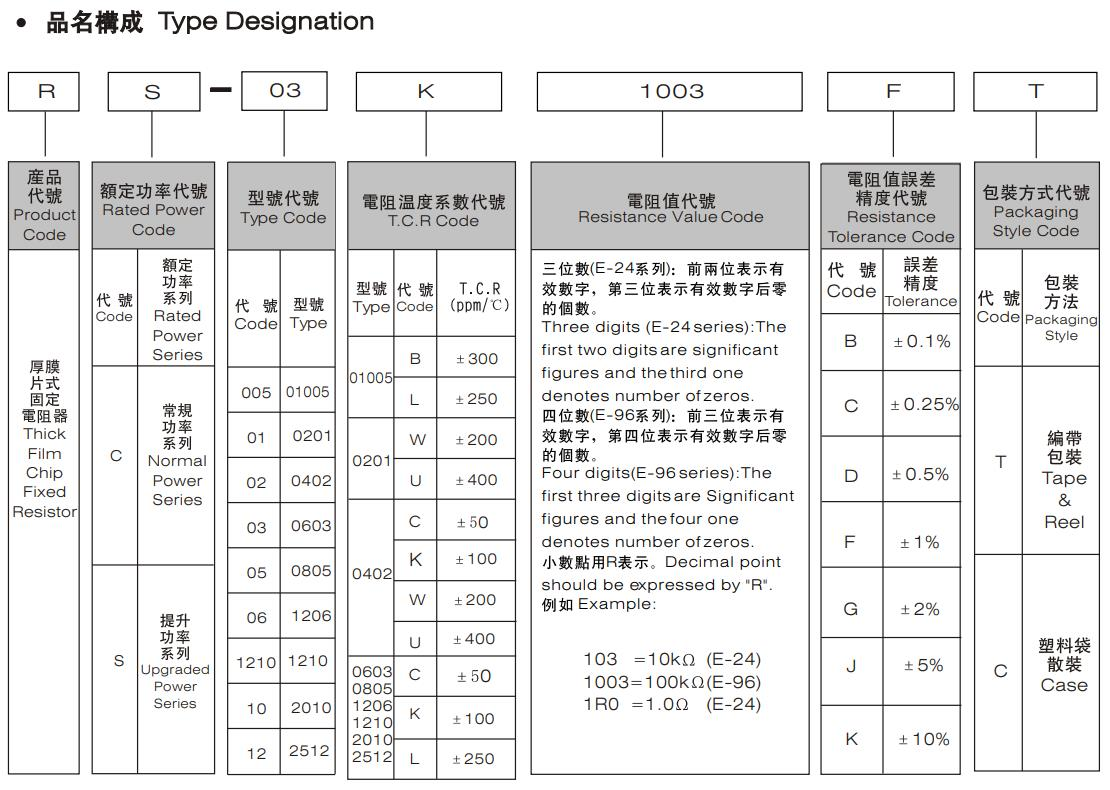

我们用两个例子来说明中国最大的芯片无源元件制造商奉化高新片式电阻器的命名方法：

1、5%准确度命名：RS-05K102JTL
2、1%准确度命名：RS-05kK1002FTL

R-厚膜片式固定电阻器

S-是贴片电阻器的额定功率属于一种特殊的功率系列（额定功率高于以前的旧标准）：不同封装尺寸的片式电阻器具有不同的功率，但相同封装尺寸的片式电阻器具有统一的额定功率值。具体数值如下：0402是1/16w，0603是1/10w，0805是1/8w，1206是1/4w，1210是1/3w，1812是1/2w，2010是3/4w，2512是1W。

（注：C系列是老一代片式电阻器额定功率系列的代号，目前基本上没有生产，因此基本上看不见。C系列的额定功率参数如下：0402为1/16w，0603为1/16w，0805为1/10w，1206为1/8w，1210为1/4w，1812为1/2w，2010为1/2w，2512为1W）

05代表包装尺寸（英寸）：02代表0402，03代表0603，05代表0805，06代表1206，1210代表1210，1812代表1812，10代表1210，12代表2512。

K-表示温度系数为100ppm。其他模型包括：w：正负200ppm；U加减40oppm；K+100ppm；L+250PPM

102表示电阻值为1000R=1kR

E-24（5%精密片式电阻器）系列片式电阻器的电阻值用三位数字表示：前两位

最后一位是有效数字后的零数。基本单位为R。例如：103=1o 000R=10kR

E-96系列（1%精密片式电阻器）采用4位表示：前三位为有效数字

单词最后一位是有效数字后的零数。基本单位为R。例如：1003=100 000R=100kR

注：1欧姆电阻的表达式是特殊的，用1R0表示，即1R0=1欧姆

其他代码的含义如下：

D：正负0.5%，即正负千分之五
F：正负1%
G: 正负2%

J：正负5%
K: 正负10%
