电容

Walsin提供完整的MLCC产品组合,以满足智能手机、网络设备、汽车电子等多种应用。 Walsin MLCC系列如下所示,供您参考,或者只需从下面选择一种首选的搜索方法。



普通陶瓷贴片电容

0201至1812尺寸
NP0、X5R、X7R、Y5V、X6S、X7S
0.1pF~220uF
6.3伏~100伏

下载产品介绍      了解更多信息

超小盘(01R5系列)

超小型系列01005(0.4×0.2mm)
NP0、X7R、X5R
0.2pF~0.1uF
6.3伏~50伏

下载产品介绍      了解更多信息

大号瓶盖

1825 2220 2225182522202225
非公开发行,X7R
10pF~10uF
25伏~4000伏

下载产品介绍      了解更多信息

中高压电容器(200V-4kV)

0402至1812尺寸
NP0、X7R、Y5V
0.5pF~1uF
200伏~4000伏

Doanload数据表      了解更多信息

微波帽(RF系列)

超高Q/超低ESR
01005至1111尺寸
非营利组织
0.1pF~1000pF
6.3伏~1500伏

下载产品介绍            了解更多信息

微波高可靠性(RH系列)

高可靠性超高Q/超低ESR
0402至0805尺寸
8克
0.1pF~10pF
200伏~250伏

下载产品介绍      了解更多信息

微波窄公差(UF系列)

高精度(窄公差)超高Q/超低ESR
0402尺寸
非营利组织
0.1pF~3pF
25伏~50伏

下载产品介绍      了解更多信息

符合AEC-Q200的汽车Hi-Q盖(RT系列)

AEC-Q200和超高Q/超低ESR
0402尺寸
非营利组织
0.1pF~56pF
25伏~50伏

下载产品介绍      了解更多信息

高Q低ESR电容器(HH系列)

高Q/低ESR
0201至0805尺寸
非营利组织
0.1pF~3300pF
10伏~630伏

下载产品介绍      了解更多信息

符合AEC-Q200(MT系列)要求的汽车盖

AEC-Q200
0201至1210
非公开发行,X7R
2.2平方英尺
10伏~1000伏

下载产品介绍      了解更多信息

符合AEC-Q200(ST系列)要求的汽车软端接帽

AEC-Q200
软终端弯曲规范5mm
0603至0805
X7R型
1000pF~0.1uF
10伏~50伏

下载产品介绍      了解更多信息

无AEC-Q200认证的汽车盖(MG系列)

高可靠性/汽车电容器系列
0201至1812尺寸
NPO、X5R、X7R
0.1pF~47华氏度
6.3伏~1000伏

下载产品介绍      了解更多信息

高温帽(HT系列)

最高150°C
0402至1210尺寸
X8G、X8R
0.2pF~0.047μF
10伏~100伏

下载产品介绍      了解更多信息

安全认证帽X1/Y2_2;(S2系列)

安全认证X1/Y2
1808至2220尺寸
NP0,X7R
3pF~4700pF之间
峰值脉冲:5000~6000V

下载产品介绍      了解更多信息

安全认证帽X2(S3系列)

安全认证X2
1808至2220尺寸
NP0,X7R
223pf~223pf
峰值脉冲:2500V

下载产品介绍      了解更多信息

软端接电容器(SH系列,Ag-poly)

软终端弯曲规范(JIS标准)5mm
0402至2225
YX50,5V,YX50
0.1pF~47华氏度
30006.3伏

下载产品介绍      了解更多信息

软端接电容器(SG系列,铜聚)

软终端弯曲规范(JIS标准)5mm
0603至1206
X7R型
100pF~1uF
6.3伏至2000伏

下载产品介绍      了解更多信息

薄型瓶盖(TT系列)

低调
0402至1210尺寸
X7R、X5R和Y5V
0.22μF~22μF
10伏~100伏

下载产品介绍      了解更多信息

直通(3端子)盖(FT系列)

尺寸0805
X7R型
10nF~1uF
10伏~50伏

下载产品介绍      了解更多信息

特大型(M系列)

1210至2225
非公开发行,X7R
1000华氏度~47华氏度
50伏~630伏

下载产品介绍      了解更多信息


一级温度补偿

  • 电容范围:8pF至820pF
  • 电容公差:±0.5pF(8~10pF),±5%(10~820pF)
  • 工作温度范围:-25°C至+125°C
  • 额定电压:50100。 5001000200030006000伏直流电
  • 在1MHz、1±0.2Vrms、25°C下的Q系数:C≥30 pF………Q≥1000,C<30 pF。 ……Q≥400+20摄氏度
  • 25°C时的绝缘电阻(IR):最小10000 MΩ
  • 介电强度:50~500VDC:额定WVDC的3倍;1K、2K、3VDC:额定WVDC的2倍;6KVDC:额定WVDC的1.5倍。
  • 1msVr0.ms±0.ms测试参数

电容范围:100pF至22000pF

II级HI-K

  • 电容公差:±10%(Y5P),±20%(ZSU),+80%-20%(Z5U、Z5V和Y5V)
  • 工作温度范围:-25°C~+85°C(Y5P,Y5V);10°C~+85°C(Z5U,Z5V)
  • 额定电压:50100500100020003000VDC
  • 损耗因子(tanδ):Y5P,Z5U tanδ≤2.5%,Z5V,Y5V:tanδ≤5.0%
  • 25°C时的绝缘电阻(IR):最小10000 MΩ或200 MΩμF,以较小者为准
  • 介电强度:50-500VDC:额定WVDC的2.5倍,1k、2k、3kVDC:额定WVDC的2倍
  • 测试参数:1KHz±20%,1.0Vrms±0.2Vrms
数据表

III类半导体

  • 电容范围:10万pF
  • 电容公差:+80%-20%
  • 工作温度范围:-25°C~+85°C
  • 额定电压:16,25&50 VDC
  • 损耗因数(tanδ):Y5V 16V…。。 tanδ≤7.5%,Y5V 25/50V…。。 tanδ≤5.0%
  • 25°C时的绝缘电阻(IR):16V。。 最小100MΩ或10MΩμF 25/50V…1000MΩ最小或20MΩμF
  • 介电强度:额定WVDC的2倍
  • 测试参数:1KHz±20%,最大0.1Vrms
数据表

低沉

  • 电容范围:100pF至4700pF
  • 电容公差:±10%
  • 工作温度范围:-25°C~+125°C
  • 额定电压:1K、2K、3K VDC
  • 损耗因子(tanδ):LR:tanδ≤0.2%
  • 25°C时的绝缘电阻(IR):最小10000MΩ或200MΩμF,以较小者为准(500VDC,60秒)
  • 介电强度:额定WVDC的2倍
  • 测试参数:1KHz±20%,1.0Vrms±0.2Vrms
数据表

安全认证帽X1/Y2 UU(AC系列)

  • 电容范围:AH:10pF至4700pF;AC:10pF-10000pF;AS:100pF-4700pF
  • 电容公差:±0.25pF,±0。 5pF,±5%,±10%,±20%
  • 工作温度范围:-40°C~+125°C
  • 温度系数(C Max):-1000~+350ppml°C(SL)。 ±10%(Y5P)、+30~80%(Y5V)、+20~55%(Y5U)
  • 电压电阻:
  • AH型:X1:400Vac/Y1:400Vac或250Vac
  • 交流类型:X1:400Vac或440Vac/Y2:250VaC或300Vac
  • 同型号:X1:760Vac/Y1:500Vac
  • 损耗因子(tanδ):SL:30pF及以上:Q≥1000,30pF以下:Q≥400+20xC
  • @20°C,1MHz,1±0.2Vrms
  • Y5P:tanδ=最大2.5%,20°C,1KHz,1±0.2Vrms
  • Y5U:tanδ=最大2.5%,20°C,1KHz,1±0.2Vrms
  • Y5V:tanδ=最大5.0%,20°C,1KHz,1±0.2Vrms
  • 绝缘电阻:10000MΩ@500VDC,60秒
  • (对于交流电压为15000mm的绝缘导线,为sec.5)
  • 2600V交流60秒(交流型)(导线间距=7.5和10毫米)
  • 4000Vac,60秒(AH,AS型)(导线间距=10和12.5mm)

安全认证帽X1/Y1(AH系列)

  • 电容范围:AH:10pF至4700pF;AC:10pF-10000pF;AS:100pF-4700pF
  • 电容公差:±0.25pF,±0。 5pF,±5%,±10%,±20%
  • 工作温度范围:-40°C~+125°C
  • 温度系数(C Max):-1000~+350ppml°C(SL)。 ±10%(Y5P),
+30~80%(Y5V),+20~55%(Y5U)
  • 耐压:AH型:X1:400Vac/Y1:400Vac或250Vac;
  • 交流类型:X1:400Vac或440Vac/Y2:250VaC或300Vac
  • 同型号:X1:760Vac/Y1:500Vac
  • 损耗因子(tanδ):SL:30pF及以上:Q≥1000,30pF以下:Q≥400+20xC
  • @20°C,1MHz,1±0.2Vrms
  • Y5P:tanδ=最大2.5%,20°C,1KHz,1±0.2Vrms
  • Y5U:tanδ=最大2.5%,20°C,1KHz,1±0.2Vrms
  • Y5V:tanδ=最大5.0%,20°C,1KHz,1±0.2Vrms
  • 绝缘电阻:10000MΩ@500VDC,60秒
  • (对于交流电压为15000mm的绝缘导线,为sec.5)
  • 2600V交流60秒(交流型)(导线间距=7.5和10毫米)
  • 4000Vac,60秒(AH,AS型)(导线间距=10和12.5mm)

安全帽X1/u500vac认证

  • 电容范围:AH:10pF至4700pF;AC:10pF-10000pF;AS:100pF-4700pF
  • 电容公差:±0.25pF,±0。 5pF,±5%,±10%,±20%
  • 工作温度范围:-40°C~+125°C
  • 温度系数(C Max):-1000~+350ppml°C(SL)。 ±10%(Y5P),
+30~80%(Y5V),+20~55%(Y5U)
  • 耐压:AH型:X1:400Vac/Y1:400Vac或250Vac;
  • 交流类型:X1:400Vac或440Vac/Y2:250VaC或300Vac
  • 同型号:X1:760Vac/Y1:500Vac
  • 损耗因子(tanδ):SL:30pF及以上:Q≥1000,30pF以下:Q≥400+20xC
  • @20°C,1MHz,1±0.2Vrms
  • Y5P:tanδ=最大2.5%,20°C,1KHz,1±0.2Vrms
  • Y5U:tanδ=最大2.5%,20°C,1KHz,1±0.2Vrms
  • Y5V:tanδ=最大5.0%,20°C,1KHz,1±0.2Vrms
  • 绝缘电阻:10000MΩ@500VDC,60秒
  • (对于交流电压为15000mm的绝缘导线,为sec.5)
  • 2600V交流60秒(交流型)(导线间距=7.5和10毫米)
  • 4000Vac,60秒(AH,AS型)(导线间距=10和12.5mm)

单帽RD20

  • 电容范围:1.0pF至22μF
  • 电容公差:在规定公差内。
  • 工作温度范围:NPO:-55~+125(NPO),-55~+125°C(X7R),-25~+85°C(X7R)
  • 温度系数(ΔC Max):0±30(ppm/°C)(NPO)、±15%(X7R)、+30%~-80%(Y5V)
  • 额定电压:50、100、200、250、500、630、1000、2000、3000 VDC
  • 25°C时的绝缘电阻(IR):NPO:10000MΩ最小值或500Ω*F最小值
  • X7R、Y5V:10GΩMin或R∙C≥500Ω.F(以较小者为准)
  • 测试参数:NPO:>1000pF:1KHz±10%1.0±0.2Vrms
≤1000pF:1MHz±10%1.0±0.2Vrms
  • X7R、Y5V:C≤10uF 1KHz±10%1.0±0.2Vrms C>10uF 120Hz±20%0.5±0.2Vrms

单帽RD30

  • 电容范围:1.0pF至22μF
  • 电容公差:在规定公差内。
  • 工作温度范围:NPO:-55~+125(NPO),-55~+125°C(X7R),-25~+85°C(X7R)
  • 温度系数(ΔC Max):0±30(ppm/°C)(NPO)、±15%(X7R)、+30%~-80%(Y5V)
  • 额定电压:50、100、200、250、500、630、1000、2000、3000 VDC
  • 25°C时的绝缘电阻(IR):NPO:10000MΩMin.或500Ω*F Min
X7R、Y5V:10GΩMin或R··≥500Ω.F(以较小者为准)
  • 测试参数:NPO:>1000pF:1KHz±10%1.0±0.2Vrms
≤1000pF:1MHz±10%1.0±0.2Vrms
  • X7R、Y5V:C≤10uF 1KHz±10%1.0±0.2Vrms C>10uF 120Hz±20%0.5±0.2Vrms



电容

电容相关资料

主变容量与电容器配置比例详解:从理论到实践

主变容量与电容器配置比例的科学依据 在电力系统设计中,电容器的配置往往以主变容量为基准进行计算。这种做法源于无功功率平衡的基本原理——电容器用于补偿感性负载产生的无功功率,而主变容量代表了系统最大有功负荷的承载能力,因此成为电容器容量规划的重要参考。 一、理论基础:无功功率与主变容量的关系 主变压器

电容与电容器容量配置:如何根据主变容量合理配置?

电容与电容器容量配置的重要性 在电力系统中,电容器作为无功补偿的重要设备,其容量配置直接关系到电网的功率因数、电压稳定性以及运行效率。尤其是在变电站或配电系统中,主变压器(简称“主变”)是核心设备,其容量决定了整个系统的负荷能力。因此,合理配置电容器容量,使其与主变容量相匹配,是保障电网安全、高效运

电容的作用和工作原理

电容器是一种能够存储电荷的电子元件,它在电路中扮演着非常重要的角色。简单来说,电容器由两个导体(通常称为极板)和它们之间的绝缘材料(称为介质)组成。当电压施加到电容器上时,一个极板会带上正电荷,另一个极板则带上等量的负电荷,而电介质阻止电流直接通过,但允许电场在其内部形成。这种电荷分离过程就是电容器

陶瓷贴片电容器参数值含义的详细介绍

陶瓷贴片电容器参数值含义的详细介绍 陶瓷贴片电容器是一种常见的无源器件,广泛应用于电子产品中。它具有体积小、重量轻、耐温性好、质量好、价格低的特点,因此在市场上广受好评。 1、 陶瓷贴片电容器的常用参数 电容值 电容值是指陶瓷贴片电容器存储电荷的能力,通常用企业的法拉(F)表示。在标准工作电压下,电

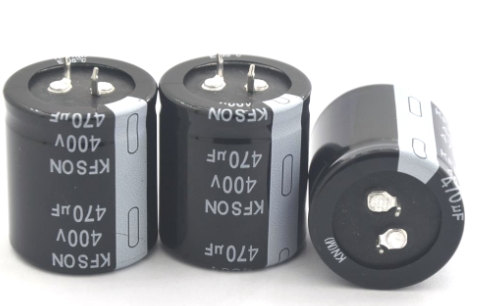

电解电容坏了出现什么现象

电解电容坏了出现什么现象

电解电容器的损坏和失效有以下几种情况: (1) 电解电容器内部的短路和开路损坏,故障现象是开关管和其他限流部件烧坏,如开关电源中的保险丝和限流电阻器。短路电容和短路损坏:当工作在高压大电流中的滤波电容器(如开关电源或彩电的行输出电路)的电压因某种原因上升并超过其耐受电压值时,会导致击穿和短路损坏,或

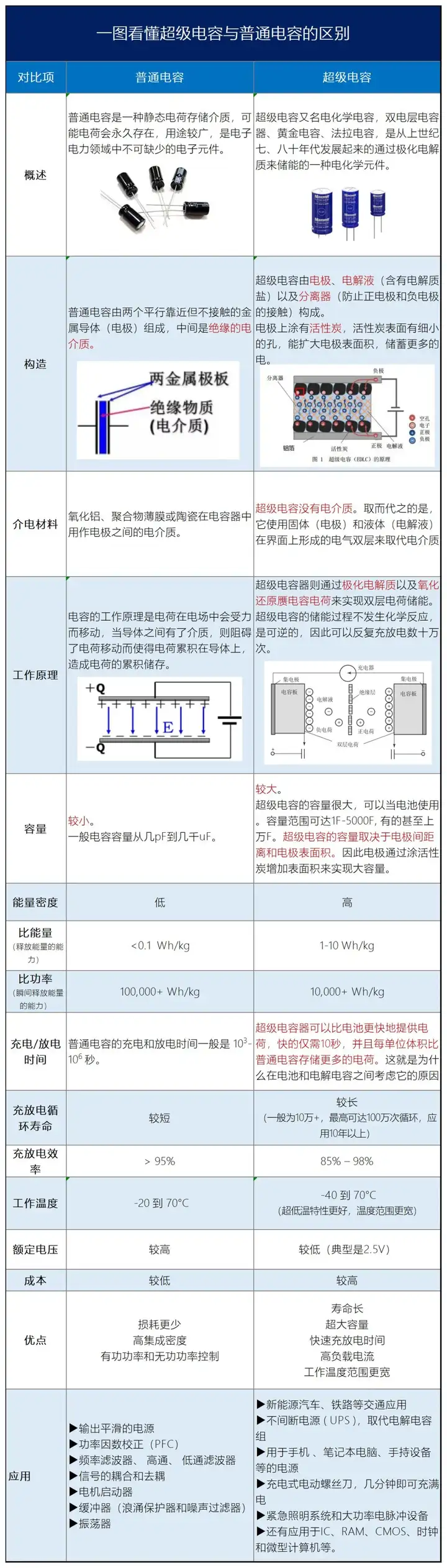

超级电容

超级电容

电容是一种存储电荷的元器件。普通电容与超级电容(EDLC)的储能原理是一样的,都是以静电场的形式存储电荷,但 超级电容更适合于能量的快速释放和存储,特别适用于精密能源控制和瞬间负载设备。 <p style="margin-top: 1.4em; margin-bottom: 1.4em; color

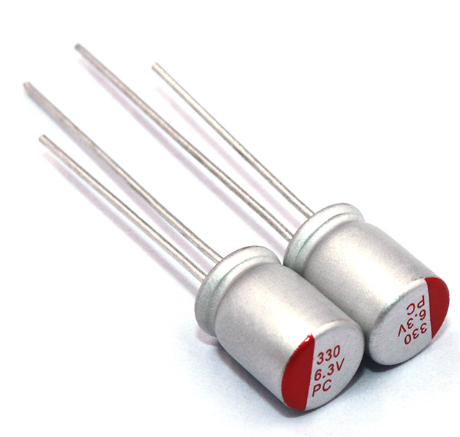

固态电容怎么看正负极

固态电容怎么看正负极

什么是固态电容 固态电容全称为:固态铝质电解 电容。它与普通电容(即液态铝质电解电 容)最大差别在于采用了不同的介电材 料,液态铝电容介电材料为电解液,而固 态电容的介电材料则为导电性高分子材 料。 固态电容怎么看正负极 固态电容器形成于阳极内侧表面极薄的一层氧化铝在电解电容中扮演电介质的角色。 它

贴片电容作用和工作原理

贴片电容作用和工作原理

1、贴片电容器的作用: 贴片电容器的主要功能是滤波、耦合、旁路等。在电子电路中,由于干扰和噪声对信号的影响,需要进行滤波处理,贴片电容器可以发挥这样的作用;同时,在放大电路中,有必要在信号源和放大器之间建立连接,在这种情况下,可以使用贴片电容器进行耦合;在数字电路中,需要提供高频短路路径,以防止信号

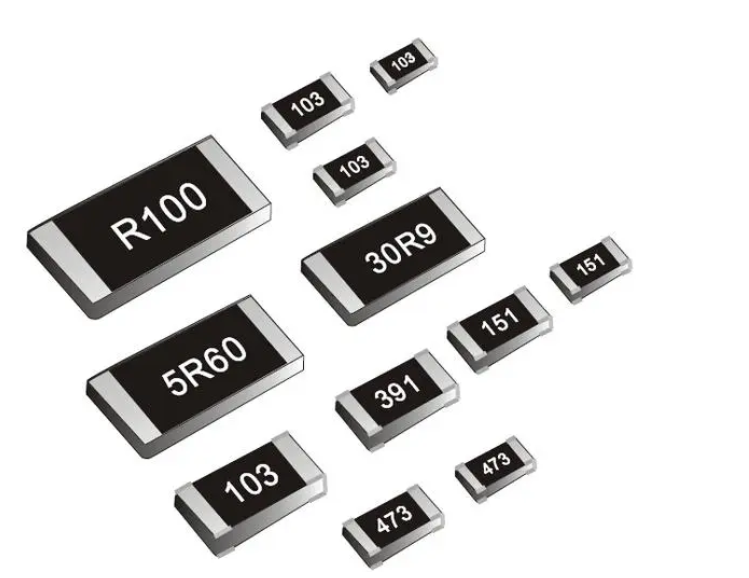

贴片电容电阻原理

贴片电容电阻原理

一、贴片电阻 贴片电阻 是一种电子元件,通常作为电路中的电阻使用。 1.贴片电阻是什么 贴片电阻是一种非常小型的电阻器件,它的外形呈长方形,尺寸通常只有几毫米长和几毫米宽,厚度也很薄。这种电阻器件通常使用表面安装技术(SMT)直接安装在 电路板 上。 2.贴片电阻工作原理 贴片电阻的工作原理与普通的

贴片电容的充放电

贴片电容的充放电

贴片电容是一种电容材质。贴片电容全称为:多层(积层,叠层)片式陶瓷电容器,也称为贴片电容,片容。 电容器的基本作用就是充电与放电,由这种基本充放电作用所延伸出来的许多电路现象,使得电容器有着种种不同的用途。

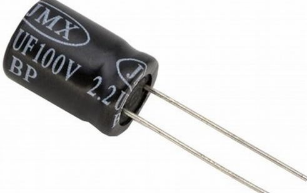

滤波电容特点

滤波电容特点

温升低 谐波滤波器电路由电容串联电抗器组成,在一定的谐波阶数下形成最低阻抗,以吸收大量谐波电流。电容器的质量将影响谐波滤波器的稳定吸收效果。电容器的使用寿命与温度有很大的关系。温度越高,使用寿命越短。滤波全膜电容器具有温升低的特点,可以保证其使用寿命。 低损耗 安全性 符合GB和IEC标准,内部单个

怎样量电容

怎样量电容

电容将数字万用表的量程开关调整到电容刻度的适当范围,然后将万用表红色和黑色表笔分别插入万用表Cx插孔和COM插孔。然后红色和黑色探针分别接触电容的两个引脚(如果测量电解电容,则可以忽略极性)。如果万用表显示的值接近电容的标称值(通常允许5%~10%的误差),则电容良好。

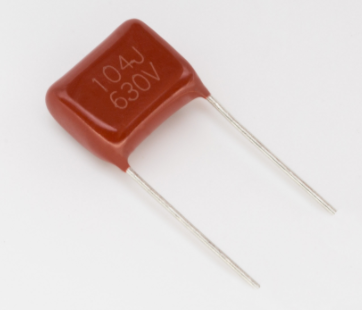

薄膜电容器损坏的原因有哪些

薄膜电容器损坏的原因有哪些

1.电路中的电压过高,导致薄膜电容器击穿。 薄膜电容器最重要的参数之一是额定工作电压。如果电路上的电压过高,则远远超过薄膜电容器的额定工作电压。在这种高电压的作用下,薄膜电容器内部会发生强烈的局部放电和介质损坏,甚至导致电容器击穿。 其次,也有可能买到低电压、假装高电压的低质量薄膜电容器。由于市场上

电感元件的概述

电感元件的概述

能产生电感作用的原件统称为电感原件。常见的电感元件包括固定电感、阻流圈、电视机的永行线性线圈、行,帧振荡线圈、偏转线圈、录音机上的磁头、延迟线等。电感线圈由导线是一圈靠一圈绕在绝缘管上。导线相互绝缘。绝缘管可以是空心的,也可以含有铁芯或磁粉芯,简称电感。用L表示,单位为亨利(H),毫亨利(mH),微

电感的分类

电感的分类

电感的分类 1、按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。 2、按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转。 3、按绕线结构分类:单层线圈、多层线圈、蜂房式线圈。 4、按电感形式分类:固定电感线圈、可变电感线圈。 5、按结构特点分类:磁芯线圈、可变电感线圈、色码电

校正电容

校正电容

校正电容通常是指对电路中的某一信号进行校正和补偿的电容装置。在行输出电路中,有一个与行偏转线圈串联的电容器,该电容器用于补偿显像管的延伸失真,通常称为s校正电容器。

风华电容型号命名规则

风华电容型号命名规则

风华电容器型号命名规则如图所示: <span class="edui-editor-imagescale-hand1" style="position: absolute; width: 6px; height: 6px; overflow: hidden; font-size: 0px; disp

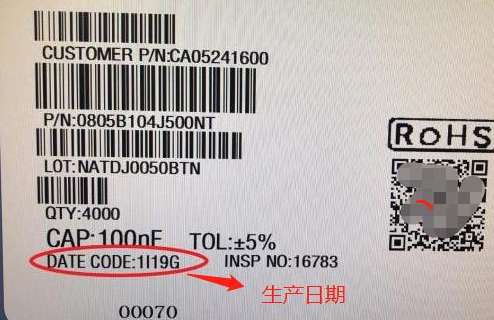

风华高科电容怎么看生产日期
