电阻与阻流电阻的选型原则:如何合理确定阻值大小?

电阻与阻流电阻的选型关键因素解析

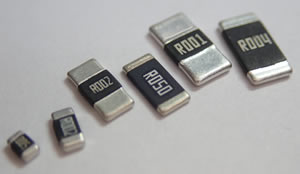

在电子电路设计中,电阻和阻流电阻是基础且至关重要的元件。它们不仅用于限制电流、分压,还在信号调理、电源稳压等方面发挥重要作用。
选择合适的阻值,直接影响电路的稳定性、功耗和安全性。

1. 明确电路功能需求

不同应用场景对电阻阻值的要求差异显著。
例如:

  • 限流应用:如LED驱动电路中,阻值需根据电源电压和LED额定电流计算。公式为:$ R = \frac{V_{\text{supply}} - V_{\text{LED}}}{I_{\text{LED}}} $。
    通常取值范围在100Ω~1kΩ之间。
  • 分压电路:在模拟信号采集中,常用分压电阻组合(如10kΩ/10kΩ)实现电压比例衰减,确保ADC输入安全。
  • 阻流电阻(扼流电阻):常用于滤波或抑制瞬态电流,典型值在100Ω~10kΩ,具体取决于频率和电流变化速率。

2. 考虑功耗与发热问题

电阻的功率容量必须匹配实际工作条件。
若阻值过小,即使电压不高也可能导致过大电流,引发过热甚至烧毁。建议:

  • 使用标准1/4W(250mW)或1/2W电阻作为通用选择;
  • 高电流场景应选用1W以上大功率电阻,并配合散热措施;
  • 通过公式 $ P = I^2R $ 或 $ P = \frac{V^2}{R} $ 预估功耗,确保余量充足。

3. 常见推荐阻值范围总结

应用场景推荐阻值范围典型值举例
LED限流100Ω ~ 1kΩ330Ω(5V供电,20mA LED)
分压电路1kΩ ~ 100kΩ10kΩ / 10kΩ
信号滤波/阻流100Ω ~ 10kΩ470Ω(抑制EMI)
上拉/下拉电阻1kΩ ~ 10kΩ4.7kΩ(I²C总线)

4. 注意温度系数与精度

精密电路中需考虑电阻的温度系数(TCR)和容差(如±1%、±5%)。普通应用可选用5%精度金属膜电阻;高精度场合则应选择1%或0.1%级产品。

5. 实际测试与验证

在原型开发阶段,建议使用可调电阻或电位器进行参数调试,确认最终阻值是否满足性能要求。同时注意布局布线对高频响应的影响。

。
