贴片电阻

贴片电阻(SMD Resistor)又名片式固定电阻器(Chip Fixed Resistor) ,是金属玻璃釉电阻器中的一种。是将金属粉和玻璃釉粉混合,采用丝网印刷法印在基板上制成的电阻器。
耐潮湿和高温,温度系数小。可大大节约电路空间成本,使设计更精细化。



贴片电阻分为:

常规系列厚膜贴片电阻

高精度高稳定性贴片电阻


贴片电阻特性:

  • 体积小,重量轻;

  • 适应再流焊与波峰焊;

  • 电性能稳定,可靠性高;

  • 装配成本低,并与自动装贴设备匹配;

  • 机械强度高、高频特性优越。


国内贴片电阻的命名方法:

1、5%精度的命名:RS-05K102JT

2、1%精度的命名:RS-05K1002FT

R -表示电阻

S -表示功率

05 -表示尺寸(英寸)

K -表示温度系数为100PPM

J -表示精度为5%、F-表示精度为1%。

T -表示编带包装




贴片电阻用途

- 高端计算机

- 工业设备

- 阻值范围广

- 自动控制设备

- 通讯设备

- 医疗设备

- 高科技多媒体电子设备

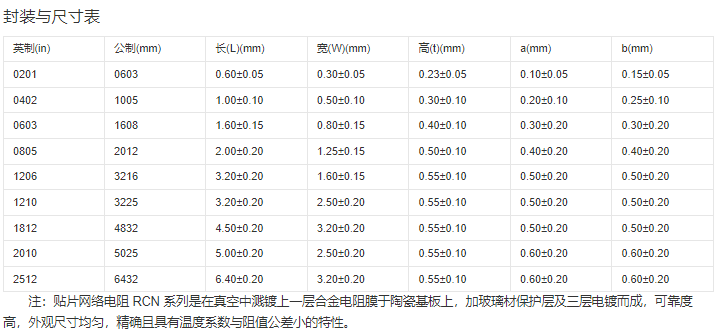

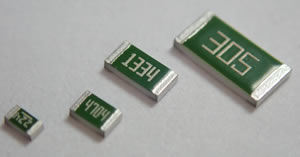

标法

贴片电阻是一款体积小,重量轻,电性能稳定可靠性高,装配成本低,机械强度高、高频特性优越诸多优点积与一身的产品,他的最小精密度可达到超精密性 ±0.01% ~ ±1%  。

例:103贴片电阻的阻值是多少?贴片电阻用单位欧表示,贴片电阻103是10K电阻的缩写,其103中的1表示1,0表示0,3表示:10后面有3个零,既变成了10000=10K 、104、224、474的意思也是这,104就是表示10后面四个零。
224表示22后面四个零, 474表示47后面4个零。

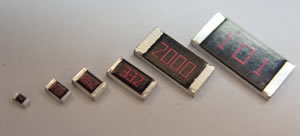

识别方法

贴片元件具有体积小、重量轻、安装密度高,抗震性强,抗干扰能力强,高频特性好等优点,广泛应用于计算机、手机、电子辞典、医疗电子产品、摄录机、电子电度表及VCD机等。
贴片元件按其形状可分为矩形、圆柱形和异形三类 。按种类分有电阻器、电容器,电感器、晶体管及小型集成电路等。
贴片元件与一般元器件的标称方法有所不同。



。
