深入理解阻流电阻的阻值设定逻辑

阻流电阻（也称“扼流电阻”或“电流限制电阻”）主要用于抑制浪涌电流、降低电磁干扰（EMI）、稳定电源电压等。其阻值选择并非随意，而是需要综合考量电路特性、工作频率和安全裕度。

1. 阻流电阻的核心作用

在电源输入端、继电器控制回路、电机启动电路中，阻流电阻能有效：

  • 限制开机瞬间的大电流冲击（浪涌电流）；
  • 减少开关动作产生的电压尖峰；
  • 改善电源噪声抑制能力。

2. 阻值计算方法与参考标准

以常见的电源输入保护为例：

  • 公式推导：假设输入电压为24V，允许最大浪涌电流为1A，则最小阻值为： $$ R_{\text{min}} = \frac{V}{I} = \frac{24V}{1A} = 24\Omega $$ 但为留有余量，通常选择≥33Ω或47Ω。
  • 高频噪声抑制：在信号线上串联阻流电阻时，阻值一般在50Ω~200Ω之间，以匹配传输线阻抗（如50Ω系统），防止反射和振荡。

3. 典型应用场景下的阻值推荐

应用领域推荐阻值范围说明
AC电源输入浪涌抑制10Ω ~ 100Ω配合PTC自恢复保险丝使用，常见47Ω/10W
I²C/SPI通信线路1kΩ ~ 10kΩ上拉电阻，典型值4.7kΩ
开关电源反馈环路1kΩ ~ 10kΩ用于调节输出电压稳定性
EMI滤波电路100Ω ~ 1kΩ抑制高频噪声传播

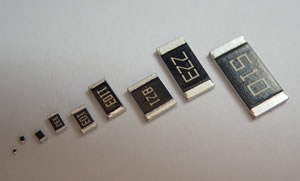

4. 材料与封装选择建议

阻流电阻在承受瞬时大电流时容易发热，因此应优先选择：

  • 厚膜电阻或金属氧化物电阻：耐高温、耐冲击；
  • 大功率封装：如1W、2W或更高，确保散热良好；
  • 非感性结构：避免在高频电路中引入寄生电感。

5. 实践注意事项

在实际布板过程中还需注意：

  • 避免将阻流电阻放置在高热区域；
  • 尽量缩短走线长度，减少分布电感；
  • 对于高频信号路径，可结合磁珠（Ferrite Bead）形成复合滤波网络。

6. 小结：最佳阻值选择策略

综合来看，阻流电阻的理想阻值应遵循以下原则：

  1. 先根据最大允许电流和电压估算理论最小值；
  2. 再结合功耗、散热、频率响应等因素适当放大；
  3. 最后通过实测验证电流波形与系统稳定性。

一般情况下，推荐从47Ω、100Ω、470Ω、1kΩ等标准系列入手，逐步优化。
